Lexus RX 2016-2024 Notice d'utilisation: Ampoules

Vous pouvez remplacer vous-même les ampoules suivantes. La difficulté de remplacement des ampoules dépend de celles-ci. Comme il existe un risque que les composants soient endommagés, nous vous recommandons de faire effectuer ce remplacement par un détaillant agréé Lexus ou un réparateur agréé Lexus, ou tout autre réparateur de confiance.

Préparation du remplacement d'une ampoule

Vérifiez la puissance de l'ampoule à remplacer.

Emplacements des ampoules

■ Avant

Lexus RX. Entretien à faire soi-même

  1. Clignotant avant (véhicules avec phares à faisceau unique)

■ Arrière

Lexus RX. Entretien à faire soi-même

  1. Feu de recul (type à ampoule)
  2. Clignotant arrière (type à ampoule)

■ Remplacement des ampoules suivantes Si l'une des ampoules énumérées ci-dessous a grillé, faites-la remplacer par un détaillant agréé Lexus ou un réparateur agréé Lexus, ou tout autre réparateur de confiance.

  • Phare
  • Feux de position avant et éclairages de jour
  • Clignotants avant (véhicules sans phares à faisceau unique)
  • Feux antibrouillards avant (sur modèles équipés)
  • Phares de virage (sur modèles équipés)
  • Clignotants latéraux
  • Feux de stop/arrière
  • Feux de recul (type à LED)
  • Clignotant arrière (type à LED)
  • Feux antibrouillards arrière
  • Feux de gabarit arrière
  • Troisième feu stop
  • Éclairages de plaque d'immatriculation
  • Éclairages extérieurs de plancher

■ Phares à LED Les éclairages autres que les clignotants avant (véhicules avec phares à faisceau unique), les clignotants arrière (type à ampoule) et les feux de recul (type à ampoule) sont chacun constitués d'un certain nombre de LED. Si une LED a grillé, amenez votre véhicule chez un détaillant agréé Lexus ou un réparateur agréé Lexus, ou tout autre réparateur de confiance pour faire remplacer l'ampoule.

■ Accumulation de condensation à l'intérieur de l'optique Une accumulation temporaire de condensation à l'intérieur de l'optique d'un phare n'indique pas d'anomalie. Contactez un détaillant agréé Lexus ou un réparateur agréé Lexus, ou tout autre réparateur de confiance pour plus d'informations concernant les situations suivantes:

  • Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
  • De l'eau s'est accumulée à l'intérieur du phare.

Remplacement des ampoules

■ Clignotants avant (véhicules avec phares à faisceau unique)

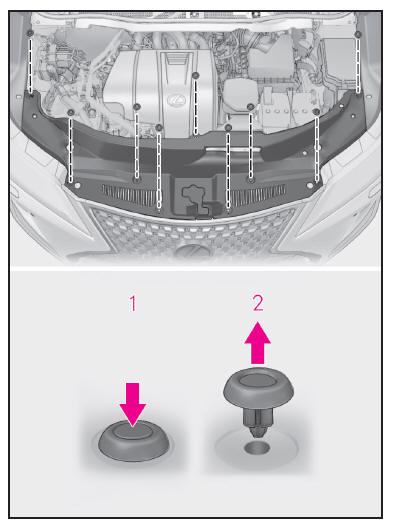

1. Retrait du cache du compartiment moteur.

Lexus RX. Entretien à faire soi-même

  1. Appuyez sur la partie centrale du clip.
  2. Retirez le clip.

2. Pour le côté droit uniquement: Retirez le boulon, et déplacez le goulot de remplissage de liquide de lave-vitre.

Lexus RX. Entretien à faire soi-même

3. Tournez le culot de l'ampoule dans le sens inverse des aiguilles d'une montre et retirez-la.

Lexus RX. Entretien à faire soi-même

4. Retirez l'ampoule.

Lexus RX. Entretien à faire soi-même

5. Installez une ampoule neuve et installez le culot de l'ampoule dans l'éclairage en l'insérant et en le tournant dans le sens des aiguilles d'une montre.

Après avoir installé le culot de l'ampoule, secouez légèrement pour vérifier qu'elle est bien installée et allumez les éclairages afin de vérifier visuellement qu'aucune lumière ne passe entre le culot de l'ampoule et l'éclairage.

Lexus RX. Entretien à faire soi-même

6. Pour le côté droit uniquement: Fixez le goulot de remplissage de liquide de lave-vitre.

Lexus RX. Entretien à faire soi-même

  1. Alignez la position de l'ergot et installez le goulot de remplissage de liquide de lave-vitre.
  2. Fixez le boulon.

7. Installez le cache du compartiment moteur.

Lexus RX. Entretien à faire soi-même

  1. Poussez la partie centrale vers le haut
  2. Insérez
  3. Appuyez sur

■ Clignotants arrière (type à ampoule)

1. Ouvrez le hayon et appliquez un ruban de protection sur la carrosserie autour du feu arrière.

Utilisez du ruban de masquage, etc. N'utilisez pas de ruban adhésif, car cela risquerait de laisser des traces ou d'endommager la peinture lors de son retrait.

Lexus RX. Entretien à faire soi-même

2. À l'aide d'un tournevis à lame plate, retirez le cache.

Afin d'éviter de rayer le véhicule, enveloppez la pointe du tournevis à lame plate avec un chiffon, etc.

Lexus RX. Entretien à faire soi-même

3. Retirez les 2 vis.

Lexus RX. Entretien à faire soi-même

4. Retirez le feu arrière.

Lexus RX. Entretien à faire soi-même

  1. Collez 2 longs morceaux de ruban de masquage sur le feu arrière et pliez le surplus de moitié.
  2. Maintenez la partie pliée et tirez vers l'arrière du véhicule pour retirer l'éclairage.

5. Tournez le culot de l'ampoule dans le sens inverse des aiguilles d'une montre et retirez-la.

Lexus RX. Entretien à faire soi-même

6. Retirez l'ampoule.

Lexus RX. Entretien à faire soi-même

7. Installez une ampoule neuve et installez le culot de l'ampoule dans l'éclairage en l'insérant et en le tournant dans le sens des aiguilles d'une montre.

Après avoir installé le culot de l'ampoule, secouez légèrement pour vérifier qu'elle est bien installée et allumez les clignotants arrière afin de vérifier visuellement qu'aucune lumière ne passe entre le culot de l'ampoule et l'éclairage.

Lexus RX. Entretien à faire soi-même

8. Installez l'éclairage.

Alignez les languettes, puis poussez l'éclairage vers l'avant du véhicule pour l'installer.

Lexus RX. Entretien à faire soi-même

9. Installez les 2 vis.

Lexus RX. Entretien à faire soi-même

10. Installez le cache.

Lexus RX. Entretien à faire soi-même

11. Retirez le ruban de protection.

■ Feux de recul (type à ampoule)

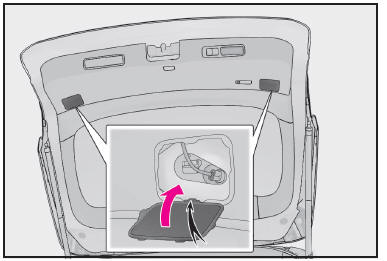

1. Ouvrez le hayon et retirez le cache.

À l'aide d'un tournevis à lame plate, retirez le cache.

Afin d'éviter de rayer le véhicule, enveloppez la pointe du tournevis à lame plate avec un chiffon, etc.

Lexus RX. Entretien à faire soi-même

2. Tournez le culot de l'ampoule dans le sens inverse des aiguilles d'une montre et retirez-la.

Lexus RX. Entretien à faire soi-même

3. Retirez l'ampoule.

Lexus RX. Entretien à faire soi-même

4. Installez une ampoule neuve et installez le culot de l'ampoule dans l'éclairage en l'insérant et en le tournant dans le sens des aiguilles d'une montre.

Après avoir installé le culot de l'ampoule, secouez légèrement pour vérifier qu'elle est bien installée et allumez les feux de recul afin de vérifier visuellement qu'aucune lumière ne passe entre le culot de l'ampoule et l'éclairage.

Lexus RX. Entretien à faire soi-même

5. Installez le cache.

Alignez les languettes du cache sur les rainures et installez le cache.

Lexus RX. Entretien à faire soi-même

AVERTISSEMENT

■ Afin d'éviter toute blessure Avant d'effectuer la procédure de remplacement d'une ampoule, assurez-vous de mettre le contact du moteur sur arrêt. Le non-respect de cette consigne pourrait provoquer des brûlures dues à des composants chauds ou une partie de votre corps peut se prendre dans un composant, au risque de provoquer des blessures graves.

■ Remplacement des ampoules

  • Éteignez les éclairages. N'essayez pas de remplacer l'ampoule immédiatement après avoir éteint les feux.

    Les ampoules deviennent très chaudes et pourraient provoquer des brûlures.

  • Ne touchez pas le verre de l'ampoule à mains nues. Lorsqu'il est inévitable de maintenir la partie en verre, utilisez un chiffon propre et sec et maintenez-le pour éviter de mettre de l'humidité et de l'huile sur l'ampoule.

    De plus, si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater ou de se fendre.

  • Installez soigneusement les ampoules et toutes les pièces nécessaires à leur fixation.

    Respectez cette recommandation pour éviter tout risque de dommage provoqué par la chaleur, d'incendie ou d'infiltration d'eau à l'intérieur de l'ensemble de phare.

    Cela pourrait endommager les phares ou causer une accumulation de condensation sur l'optique.

AVERTISSEMENT

  • N'essayez pas de réparer ou de démonter les ampoules, les connecteurs, les circuits électriques ou les composants.

    Le non-respect de cette consigne pourrait occasionner des blessures graves voire mortelles à cause d'un choc électrique.

■ Pour éviter tout dommage ou incendie

  • Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
  • Vérifiez la puissance en watts de l'ampoule avant de l'installer afin d'éviter tout dommage provoqué par la chaleur.
